Serviceanmärkning för TPS svarar inte

SYSTEM: 1.5T Twin excite (programversion. 10.0M4)

PROBLEM/SYMPTOM

Programvaran är uppe, men rapportera "TPS svarar inte" i felloggen.

FELSÖKNINGSHISTORIK/TIPS

1. Öppna c-shell, skriv ping –s 4096 IP(tps), hitta förlora 95 % data. Byt ut ett nytt nav i systemskåpet, men symtomet är detsamma.

2. Öppna c-shell, skriv mgd_term, men kan inte öppna 3 separata fönster.

3. Gör tps reset, rapportera "tps reset failed" på en gång.

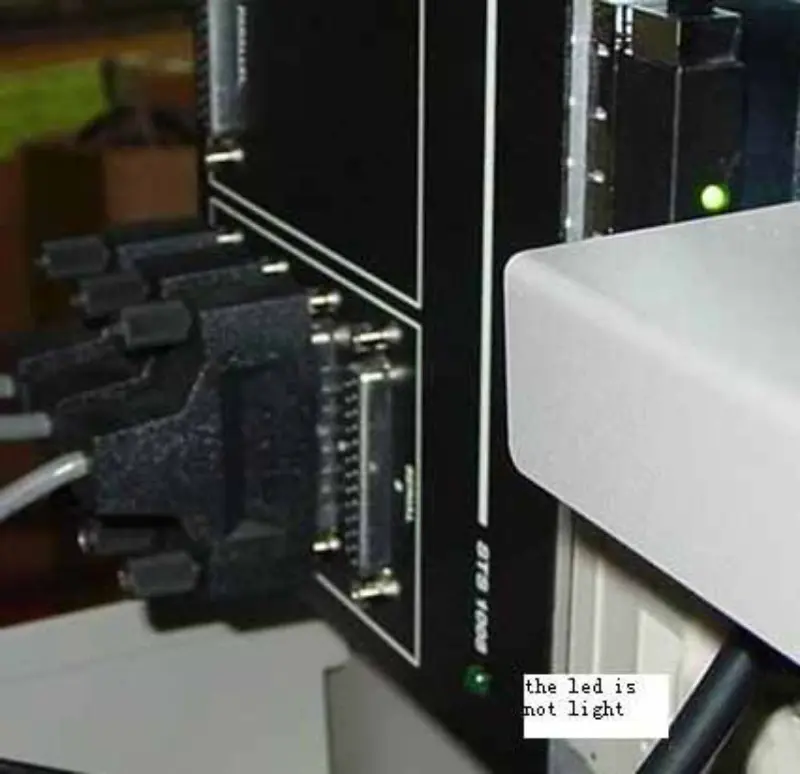

4. Värden känner inte igen den scsi-seriella terminalen. Kontrollera scsi 8-portars serieexpansionsbox, hitta en lysdiod på boxen inte lyser.

5. Kontrollera expander scsi strömförsörjning, strömförsörjningen matar inte ut. Öppna strömförsörjningen, hitta 3 punkters hålfogning. Sammanfogar dessa punkter, men strömförsörjningen kommer inte ut.

6. Byt ut en ny expander scsi-strömförsörjning. Starta MR-systemet. Programvaran hängdes på följande skärm och lysdioden på scsi 8-ports serieexpansionsbox är inte tänd.

7. Öppna kommandofönstret, skriv mgd_term, dos not open 3 fönster. Kontrollera att expnder scsi strömförsörjningen är normal.

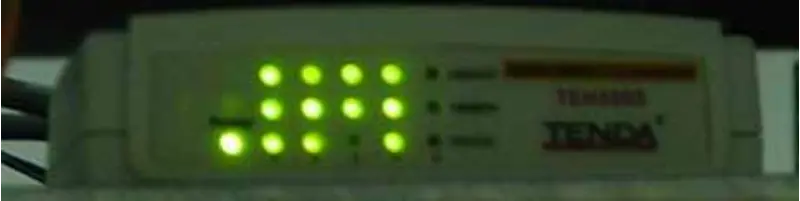

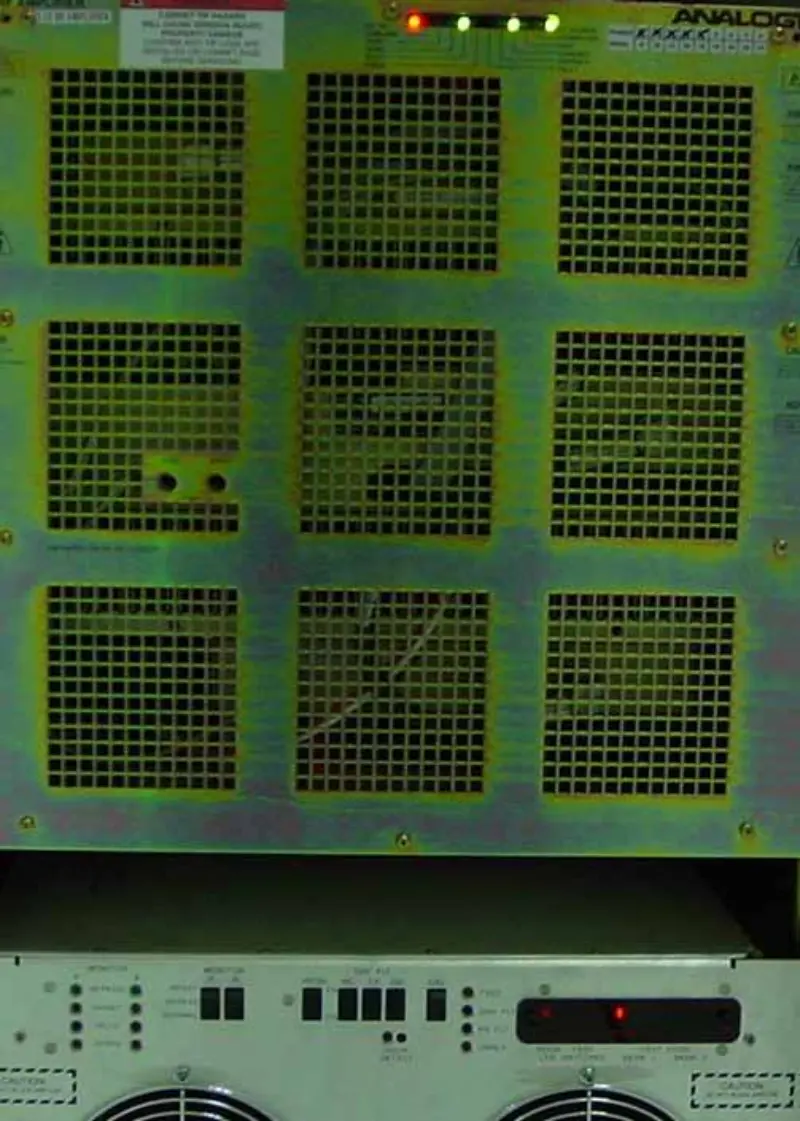

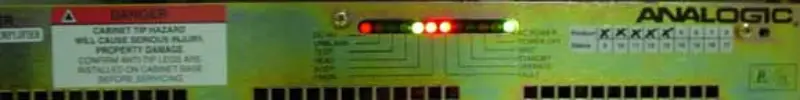

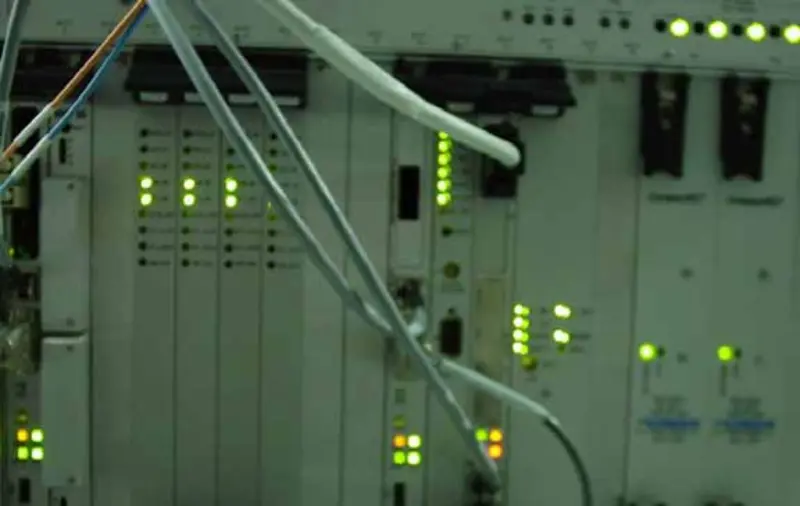

8. Gör SGI-diagnostik, SGI är ok. Kontrollera seriell kabel, det är ok. Kontrollera strömförsörjningen till MGD, det är ok. Men systemskåp, RF-skåp, Gradientskåp är onormalt. Symtomen är desamma som följande bilder:

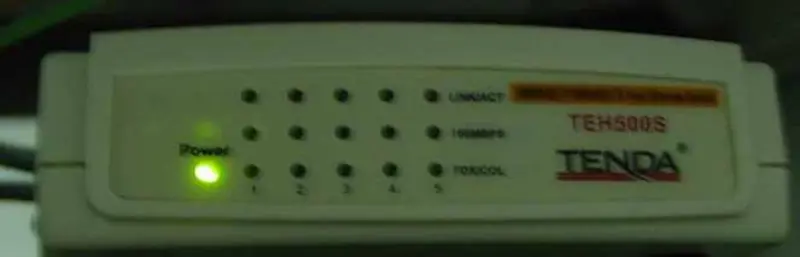

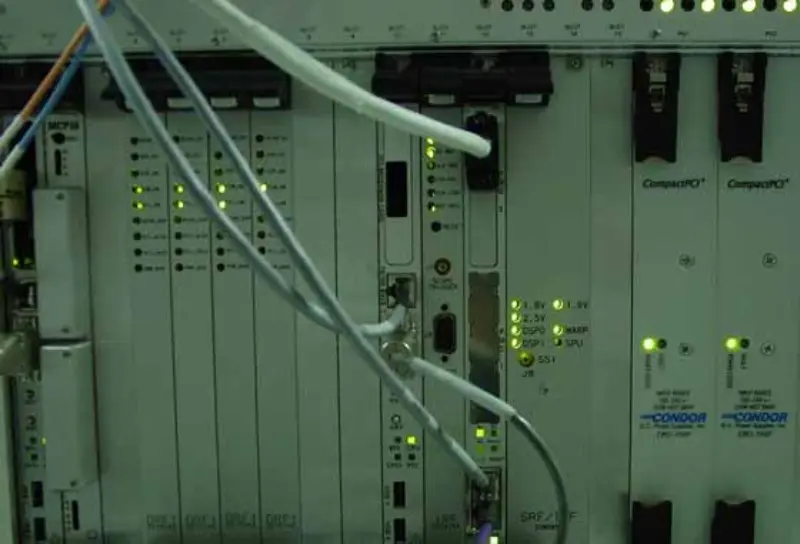

9. Jag tror att systemskåpet, RF-skåpet och Gradient-skåpet är återställt. Så tps-återställningssignalen för STIF-kortets mottagning från värden är fortfarande aktiverad. Koppla av strömförsörjningen till expander scsi eller seriekabeln, starta MR-systemet, applikationsmjukvaran är uppe, men rapportera "tps svarar inte". Symtomen är desamma som på följande bilder:

Så scsi 8 port seriell expansionsbox är dålig också.

10. Byt ut en ny scsi 8-ports serieexpansionsbox, starta upp MR-systemet, lysdioden på scsi 8-ports seriella expansionsbox är ljus och systemet är normalt.

ROTORSAK/LÖSNING

Expander scsi strömförsörjning var fel, den brände scsi 8 port seriell expansionsbox. Så vi bytte ut expander scsi strömförsörjning, systemet var konstigt tillstånd.
