FSE och GRE Artifact

SYSTEM: MR 0.35T Ovation

Sjukhus: Daqing Oilfield General Hospital

PROBLEM/SYMPTOM

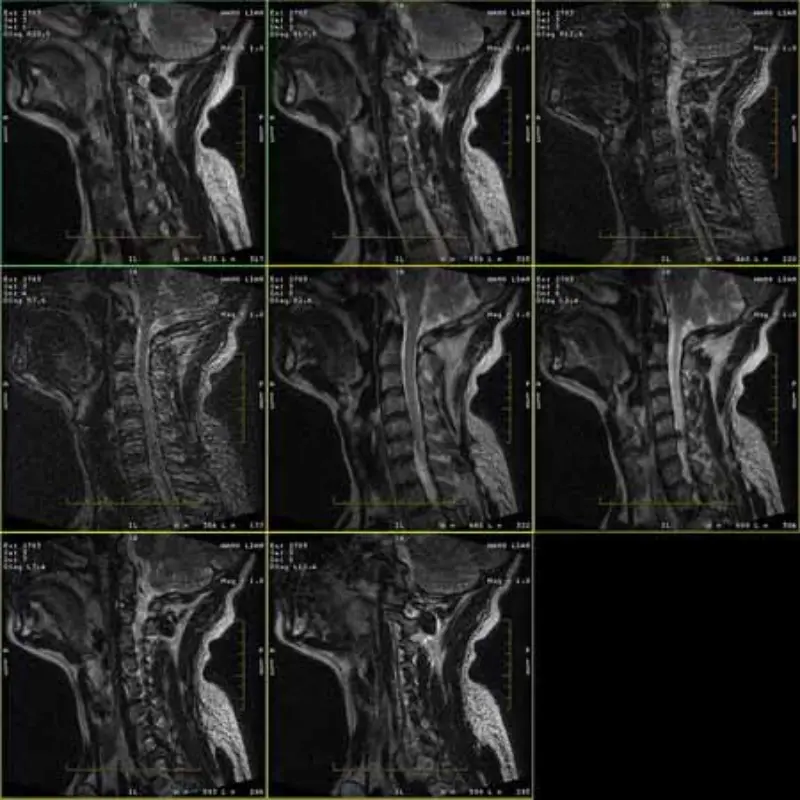

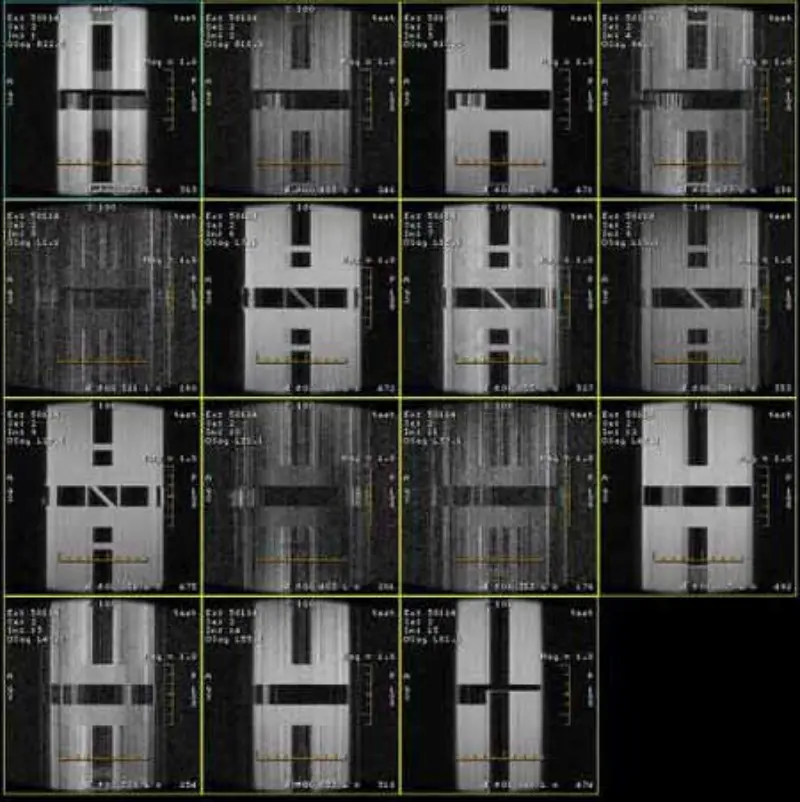

Bilderna av FRFSE- och GRE-protokollen har spökbilder och ibland visas låga SNR-bilder i en serie. Men SE-protokollbilder är normala.

Titta gärna bifoga bilder.

FELSÖKNINGSHISTORIK/TIPS

1. Dessa artefakter förekommer endast i bilden av FRFSE- och GRE-protokoll, men SE-protokoll

bilder dyker aldrig upp. Gör Head SPT Quick check, head SNR är marginell (ca 8,2).

2. Kontrollerade RF-dörren, belysningsström, TCU-ström, PAC-strömförsörjning och magnetdisplay, allt ok.

3. Bytte ut gradientförstärkare, filter på SRU och kablar, artefakten förekommer fortfarande i samma protokoll.   Sida 3 av 3

4. Testa nedanstående delar på en annan plats, allt ok. gradient PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS och Head coil

5. Kontrollera DD-diodens egenskaper, DD-kablar och HV, allt normalt.

6. Inaktivera RF-signalutgången från UCERD, artefakten försvann.

7. Byt mottagare och mottaga kablar och koppla förbi MA, problemet kvarstår.

8. Ta isär kroppsspolen, placera den utanför magneten, anslut alla kablar och skanna igen, artefakter finns fortfarande.

9. Vi kontrollerar strömförsörjning och jord och finner att jordkontakten på PP (Magnet Room) är mycket lös. Vi drar åt den och skannar igen, huvudets SNR förbättrades

(Head SNR: 8,9)

ROTORSAK/LÖSNING

Slutligen finner vi att någon ansluter 1 ledning från 1 av 3 strömförande ledningar av MR-utrustningsström

leverans utanför MR-avdelningen utan tillstånd. Efter att ha tagit bort tråden och skannat igen, blir systemet normalt och huvudets SNR är 9,3.

Så nätaggregatets kvalitet kommer att påverka bildkvaliteten.
