Felsökning för 8ch Cardic coil låg SNR

PROBLEM/SYMPTOM

När du använder 8-kanals hjärtspoleskanning, bildens SNR inte bra. Hitta signalen mycket låg när du använder manuell skanning.

ROTORSAK/LÖSNING

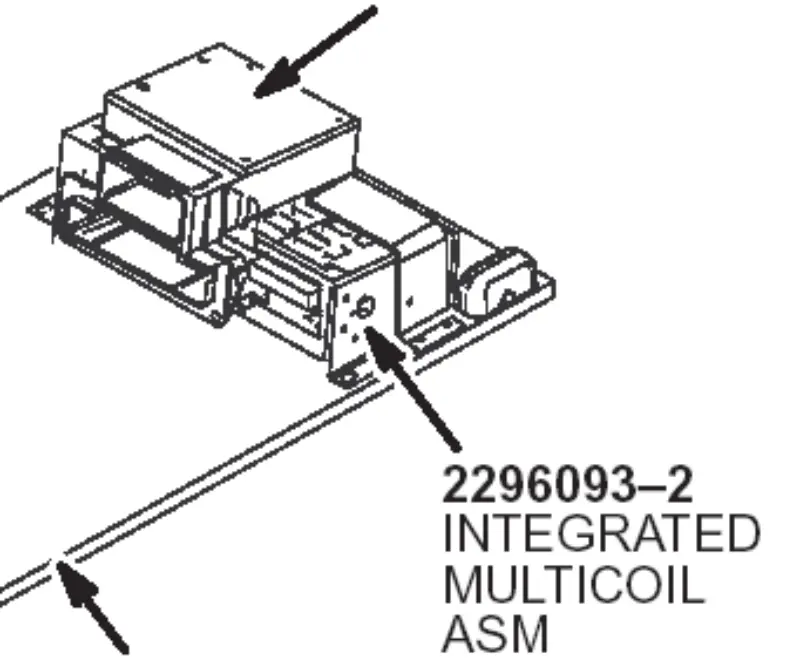

Integrerat multicoil ASM moderkort dåligt. (dynatron, IC: HC105)

FELSÖKNINGSHISTORIK/TIPS

1. Använd 8-kanals hjärtspiralkörningstest SNR, alla kanaler misslyckas.

2. Använd MCRT-verktyg kontrollera 8-kanals SNR, alla kanaler passerar. Då måste spolen ha problem.

3. Beställ ny spole, men samma problem. Bilden är också låg SNR.

4. Kontrollera moduldrivningens ström och alla kanaler på STIF och IRF I/O-kort. De

8 kanaler är OK.

5. Byt ut den integrerade multicoil ASM bilden av 8-kanals hjärtnormal.

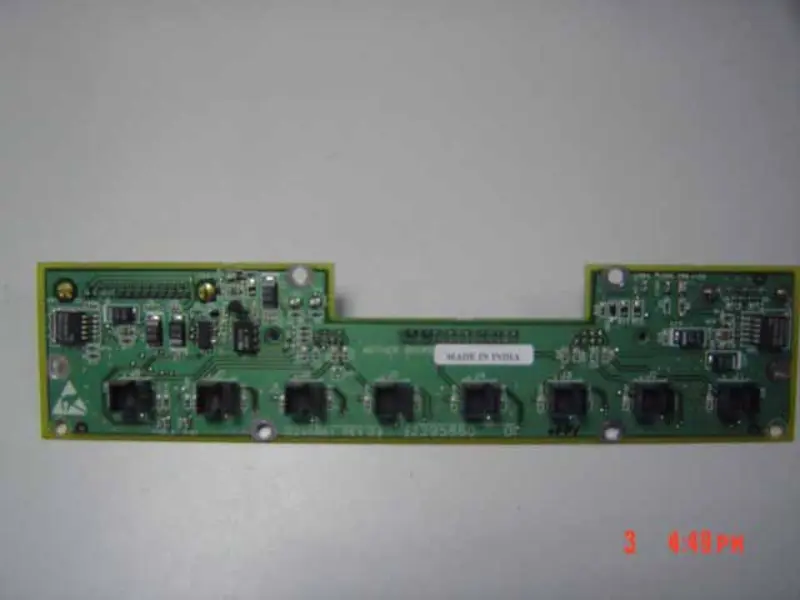

6. Kontrollera moderkortet, hitta HCT04(6反向器) och en dålig dynatron.

Inlärning:

När vi definierar att 8-kanals felplatsen är spolsidan om vi använder MCRT-verktyg, är det bättre att vi kontrollerar 8-kanalen på en annan plats.
